机床特性

高级铸铁材质
机床采用HT300铸件材质,应力消除和时效处理,展现卓越的稳定性确保机台长期不变的最佳精度。
箱形对称的结构设计
人字形立柱和底座采用箱型对称结构设计配合合理化的十字肋骨强化,提升了整体结构的刚性兵可将热变形将至最低。
宽广的机床底座和立柱
宽广的机床底座及立柱的组合,确保达到最稳固的结合刚性,是机床加工精度的基础。
重负荷型线轨
超宽线轨大跨距使负载分配均匀,提升加工精度,三轴重负荷型线轨,经预压处理以消除热变形,高速静音丝杆两端支撑稳固经预拉处理,动静态刚性特佳精度稳定。
装配中真值检验
线轨和丝杆组装中,水平面与垂直面之高真值、平面度及同心度均经过几何精度检验,呈现精准的轴向几何精度。
进口短臂高速主轴
进口短臂高速主轴刚性好,高速切削稳定且大幅提高效率。

高位移速度
三轴36—48m/min,高速位移可节省非加工时间,大幅提高加工效率和保证加工光洁度。

机床总体布局及用途

机床总体布局为底座固定;工作台在鞍座上作X向左右移动;鞍座在底座上作Y向前后移动;立柱固定在底座上;主轴在立柱上沿Z向作上下移动。
本机床采用高速刀塔换刀结构,外形设计紧凑,具有换刀速度快、加工效率高、占地面积省的特点,特别适合汽摩配、电动工具、阀门,等行业零件钻、堂、铁,攻的高效加工。

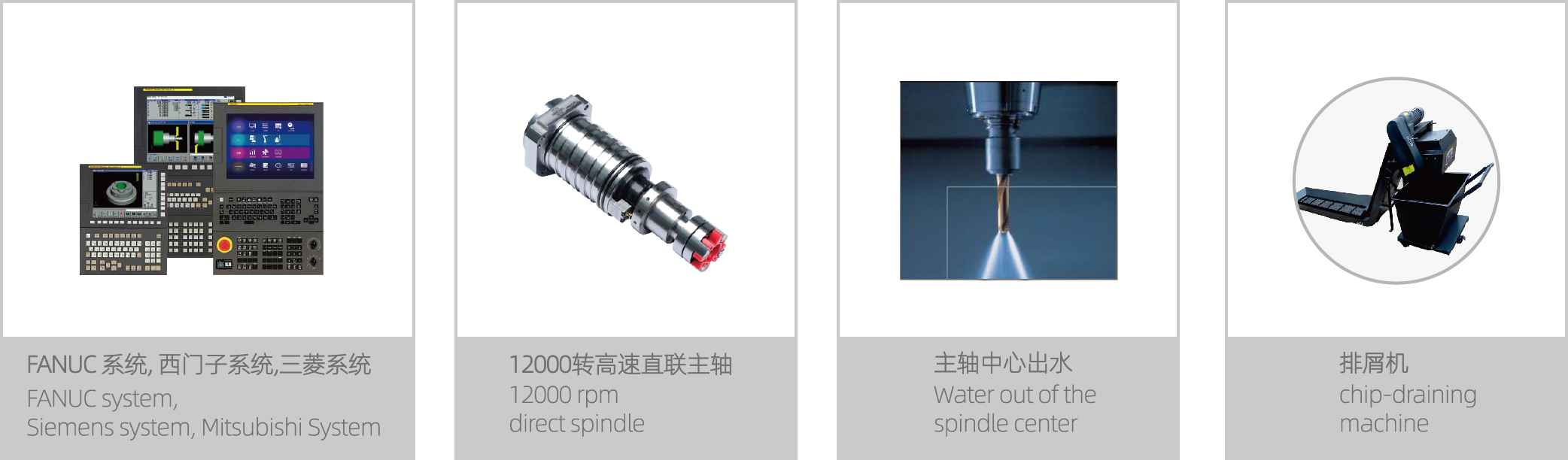

可选配



性能数据
